2
inç ve 3,5 inç yarı römork king pimi, yarı römork ile kamyon arasındaki
"dönme noktası" olarak bilinir.
King
pin SAE/DIN standartlarına uygun olarak 2 ve 3,5 inç ebatlarında
üretilmektedir. 2 inç boyutlu başlığın D-değeri 152-190 kN arasındadır ve 3,5
inç boyutlu başlığın D-değeri 260 kN'ye kadardır. King pin boyutu ve kapasite
değerleri, çekicinin 5. teker boyutuna ve yük kapasitesine göre tercih
edilmektedir.

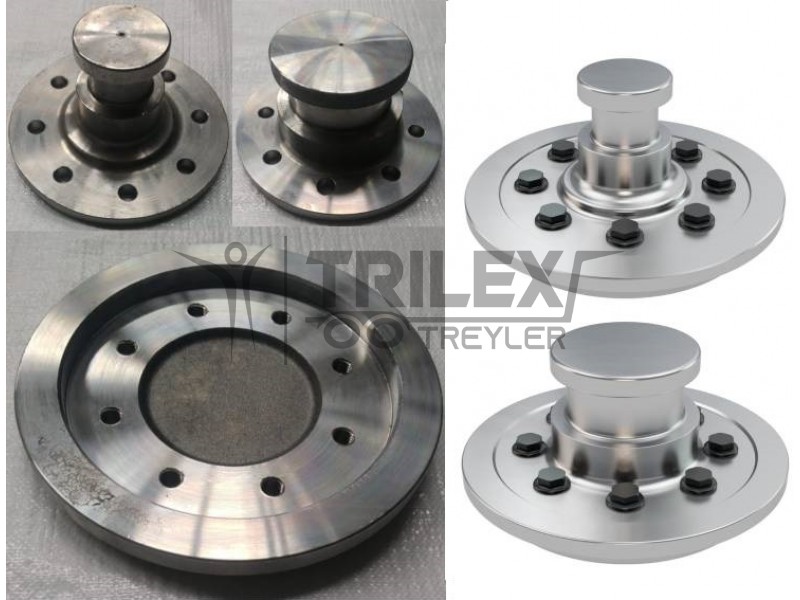

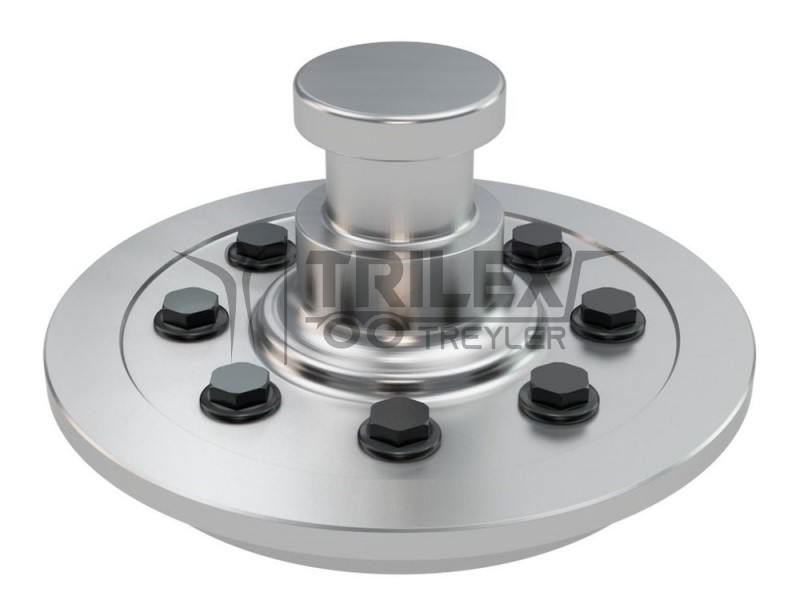

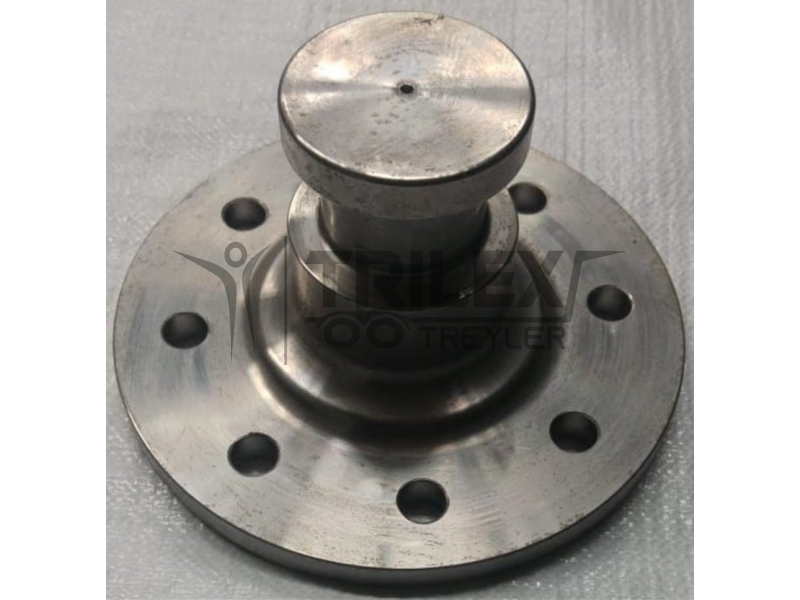

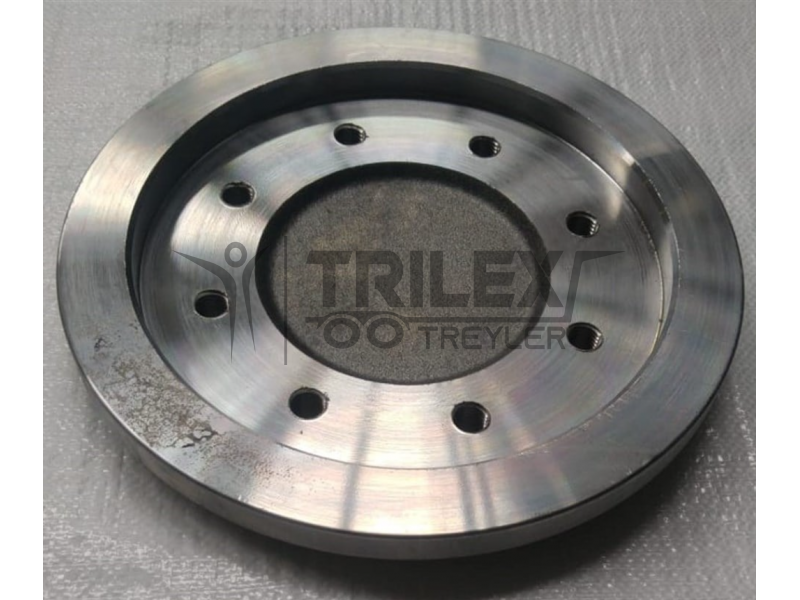

King
pinler 2 parçadan oluşur; king pin başlığı ve montaj braketi / yuvası. King
montaj yuvası / braketi ve king pin başlığı 8 adet cıvata bağlantısıyla
bağlanır. Cıvatalı montaj yuvası / braketi yapısı ile 2 inç ve 3 inç king pin
başlıkları kolaylıkla değiştirilebilir. Değiştirilebilir 2”-3,5” king pin kafa
yapısı sayesinde semi treyler her türlü çekici ile rahatlıkla
kullanılabilecektir.
"2 inç Yarı Römork King Pimi" - Teknik Çizim
"2 inç Yarı Römork King Pim Başlığı" - Teknik Çizim
"2 inç Yarı Römork King Pim Montaj Braketi / Yuvası" - Teknik Çizim

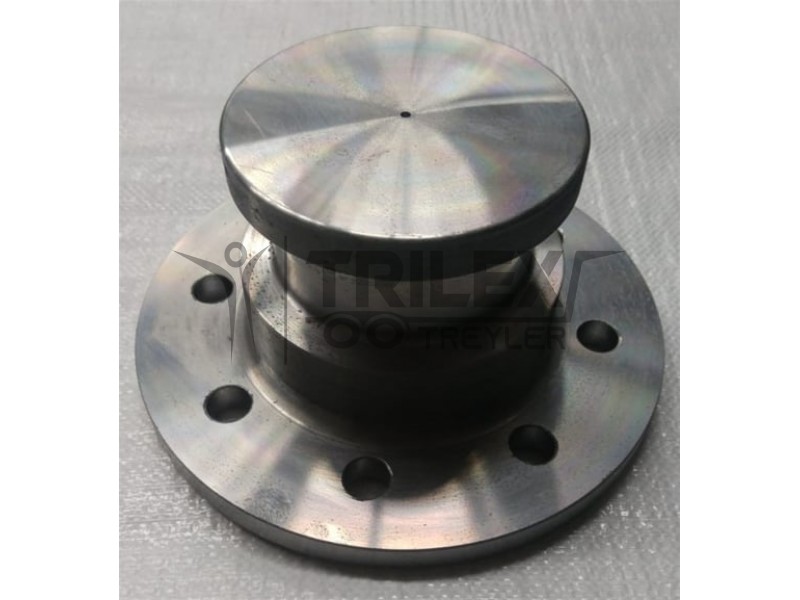

"3,5 inç Yarı Römork King Pimi" - Teknik Çizim
|
Kafa
Çapı
|
2”
|
2”
|
2”
|
3.5”
|
|
D-değeri
(Maks. kN)
|
152
|
175
|
190
|
260
|
|
Bolt
Connection
|
8
|
8
|
8
|
8
|
|
Kategori
|
H50-X
|
H50-X
|
H50-X
|
H50-X
|
|
Standart
|
ECE
R55
|
ECE
R55
|
ECE
R55
|
ECE
R55
|
|
Pleyt
Kalınlığı
|
8-16
mm
|
10-12
mm
|
|
Malzeme
|
SAE4140
/ DIN 42 CrMo4
|
|
Sertlik
|
32
Rockwell-C
|
DİKKAT:
H50 veya H50-X beşinci tekerlek bağlantısı ile kombine edilmeli ve
birleştirilmelidir
YARI-RÖMORKA
MONTAJI
1
- King pin ilgili kaynak plakası ile birlikte monte edilmelidir
2
- Kaynak işlemi sırasında pimin aşırı ısınmamasına dikkat ediniz
3
- Kaynak her iki taraftan minimum 7 mm olmalıdır
4
- Pimi 8 cıvatanın tamamına 160 Nm (152kN için) ve 190 Nm (175kN için) torkla
sabitleyin, 12,9 cıvata kalitesini sağlayınız
*
Daha yüksek kN için lütfen bilgi isteyiniz
5
- Römork bağlantı plakasının yeterli mekanik direncine sahip olduğundan emin
olun
6
- Kaynak bir kerede yapılmalıdır
BAKIM
1
- Sıkma torku, kullanım çapı ve pimin yağlanması en az 15 günde bir kontrol
edilmelidir
2
- En az EP 2 kalitesine sahip gres kullanınız
3
- HASAR, GÖZLE GÖRÜLÜR ÇATLAKLAR VEYA YÜZEYİN GÖRÜNÜR KULLANIM DEFORMASYONUYLA
İLGİLİ HER BELİRTİDE PİM DEĞİŞTİRİLMELİDİR
(MİNİMUM
ÇAP: 50 MM)
DİKKAT!
Kullanıcının
king pin 066B için montaj ve bakım talimatlarını yukarıdaki gereksinimlere göre
yapmaması durumunda, yanlış montaj ve bakımdan kaynaklanacak hasarlardan
üretici firma sorumlu değildir
