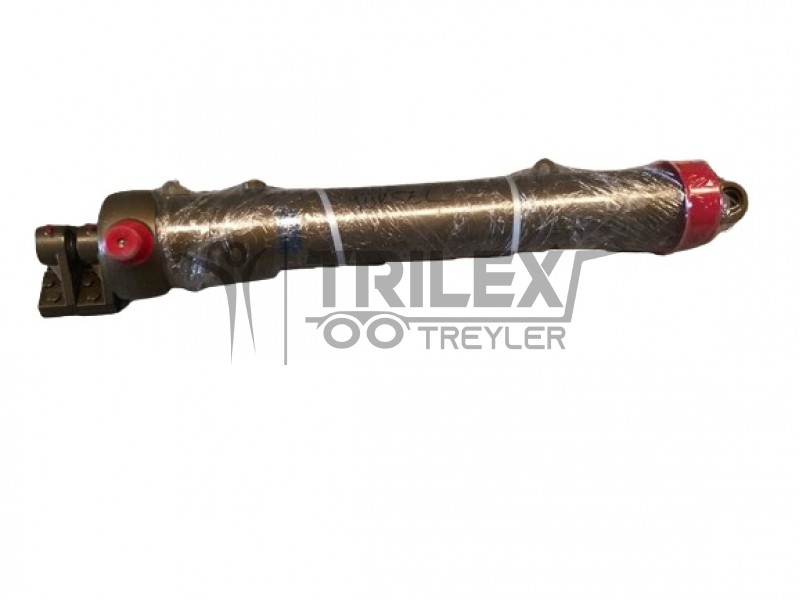

5
kademe teleskopik hidrolik damper silindiri (5 kademeli damper lifti veya önden
kaldırma teleskopik hidrolik silindir olarak da adlandırılır) damperli kamyon
ve damperli dorseler için hidrolik lift kullanımı amacıyla tasarlanmıştır. Montaj
braketi ile yarı römork veya kamyon şasisine kolayca monte edilebilir.
Hidrolik
silindirlerin kaldırma kapasitesi boru çaplarına, silindir boru stroklarına ve
yağ basıncına bağlıdır.
|
A
|
: 245 mm
|
|
B
|
: 68 mm
|
|
C
|
: 295 mm
|
|
D
|
: 60 mm
|
|
E
|
: 130 mm
|
|
H
|
: 100 mm
|
|
L
|
: 1730 mm
|
|
S
|
: 41 mm
|
“5
Kademeli Hidrolik Silindir ve Braketi | Damper Lifti” Teknik Özellikleri:
-
212 x 5 x 5500 - Etkin Çap x Kademe x
Strok
-
Dış boru çapı - 245 mm (ØA), Kafa çapı -
Ø50 (GE 50)
-
Uzunluk: kapalı uzunluk 1730 mm (L) + 7000
mm strok
-
Yağ hacmi - 210 dm³
-
Yaklaşık ağırlık - 450 kg ± %5
-
Tüm silindir malzemeleri ST-52 soğuk
çekilmiş borulardır
-
Tüm aşamalar sert kromla kaplanmıştır
-
Çalışma basıncı - 160 bar
-
Maks. çalışma basıncı - 180 bar
|
Kademe
|
1
|
2
|
3
|
4
|
5
|
TOPLAM
|
|
Etkili Çap (mm)
|
⌀212
|
⌀185
|
⌀160
|
⌀135
|
⌀116
|
|
|
Strok (mm)
|
1400
|
1400
|
1400
|
1400
|
1400
|
7000
|
|
Yağ Hacmi (L)
|
|
|
|
|
|
210
|
|
160 Barda İtme
(Ton)
|
45
|
34
|
24
|
18
|
12,5
|
|
"5 Kademeli Hidrolik Silindir | Damper Lifti" - Teknik Çizim
"5 Kademeli Hidrolik Silindir Braketi | Damper Lift Braketi" - Teknik Çizim
